概述

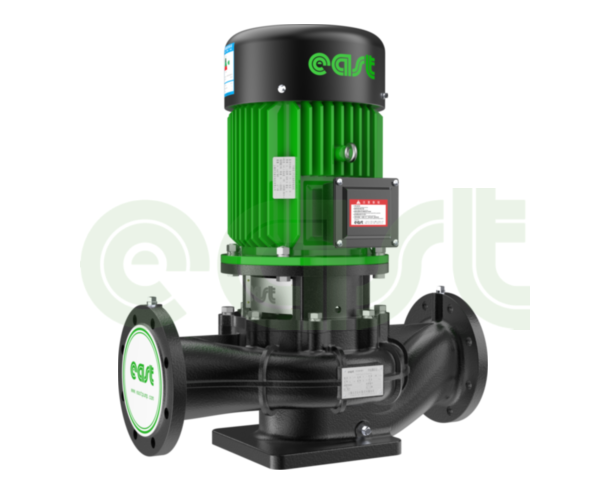

DFG系列（并派生出熱水型）管道泵是我公司利用水利模型，并根據名類用戶在不同使用條件下精心設計而成，產品質量執行GB/T 5657-1995《離心泵技術條件Ⅲ類》標準。
DFG系列管道泵由于電機與泵直聯，簡化了中間傳動的結構，增強了運轉的平穩性。泵采用管道式結構，泵的進出口能象閥門一樣安裝在管路的任何位置及任何方向，與普通臥式泵比占地面積減少了30%，且具有運轉噪音低、振動小等特點。易損件的使用壽命大大延長。本型泵以其性能穩定、節能、占地面積小、結構緊湊等特點，廣受市場青睞。
生產工藝循環增壓輸送，并適用于各種給排水設備、鍋爐等設備的配套使用；
工作條件及范圍
吸排介質的固體不溶物體積不超過體積的1%，粒度≤0.2mm；
流量范圍：2~1400m3/h；
揚程范圍：5~130m；
泵系統最高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa；
進口壓力大于0.8MPa時須改變泵體、泵蓋材質，如球鐵QT450-10；
介質溫度： -15℃＜T≤+80℃, 熱水型為80℃＜T＜105℃,等于或高于105℃需要特殊訂貨；
周圍環境溫度：≤40℃；
電機絕緣等級：B級或F級；
電機防護等級：IP54或IP55。

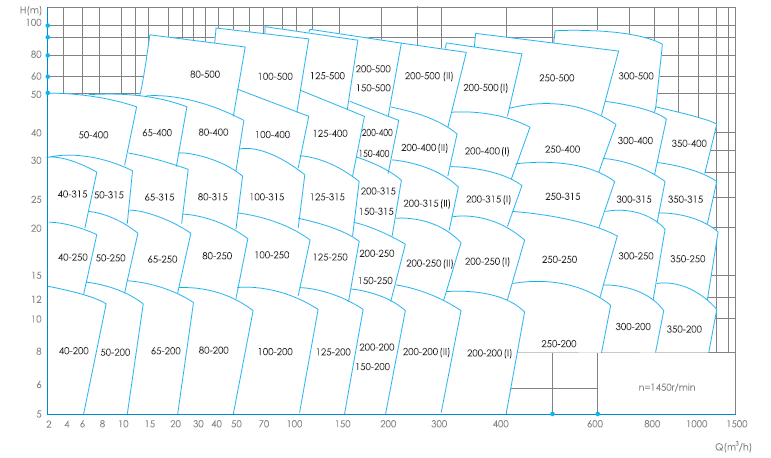

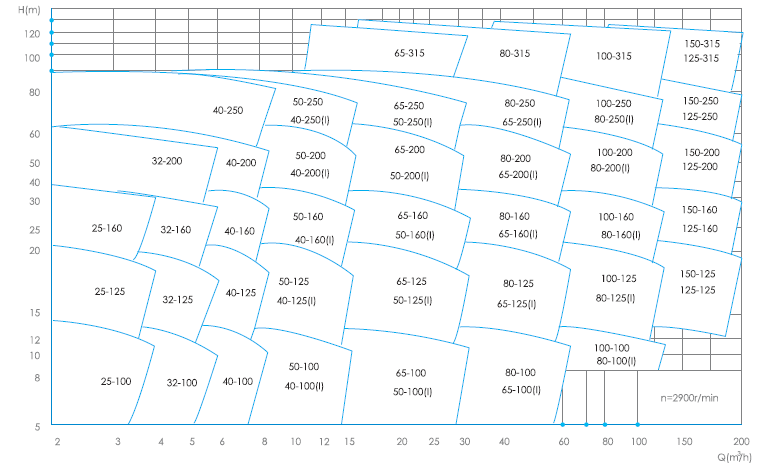

型譜圖

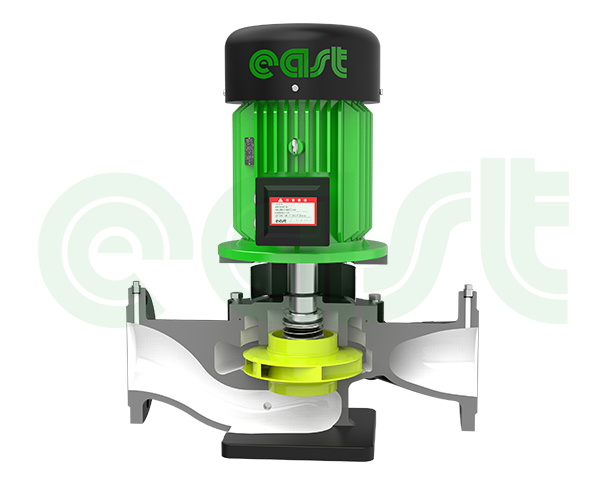

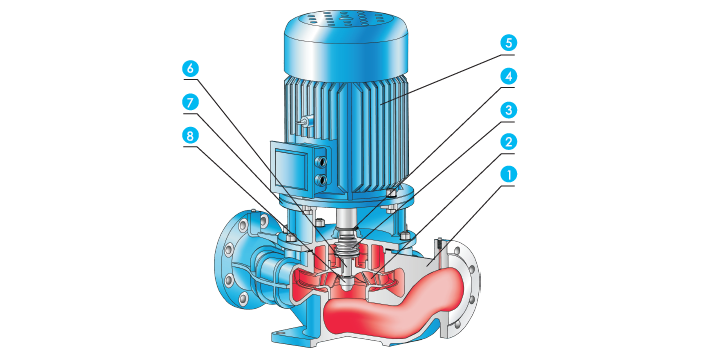

結構圖

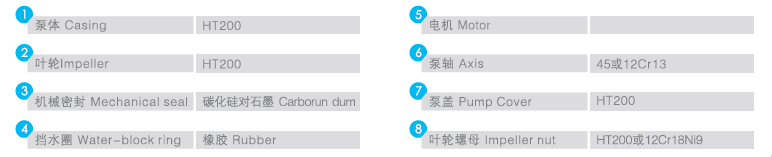

序號名稱及材料表

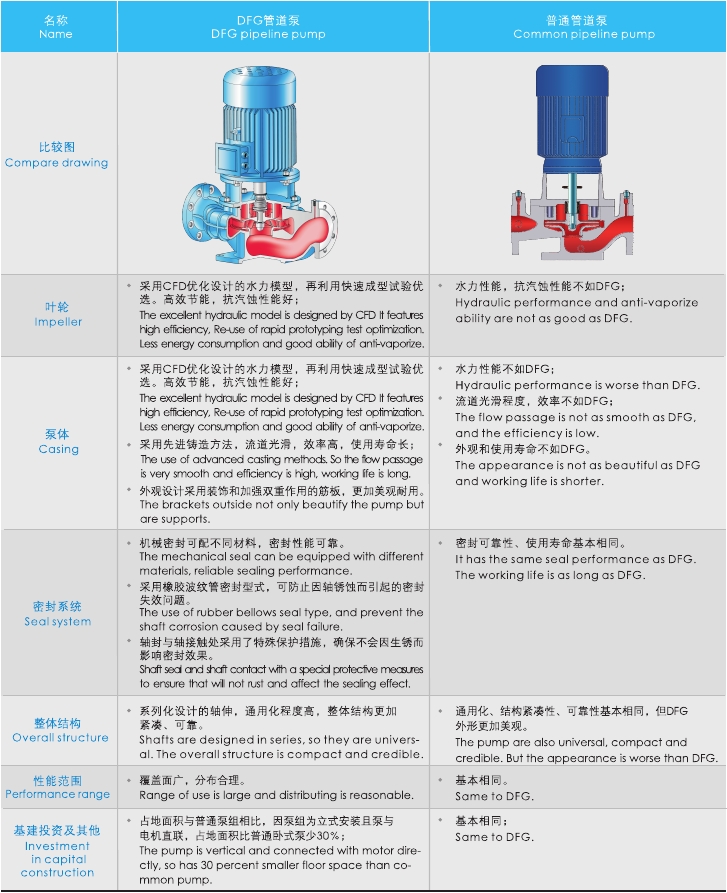

DFG與普通管道泵特點比較表

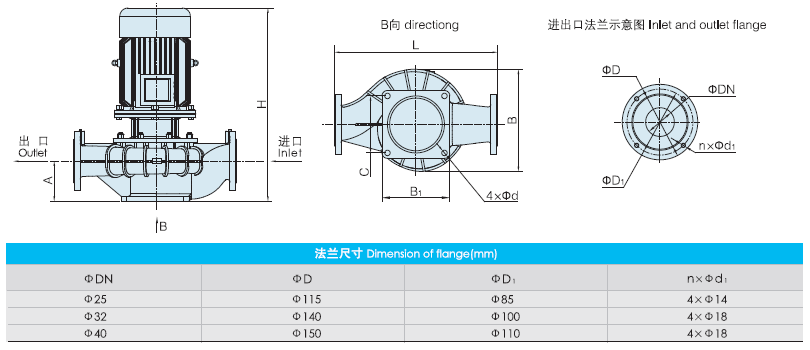

泵安裝尺寸圖
